中国南宁乐养城养护中心太阳能+空气能热水系统方案说明书

一、项目概述

中国南宁乐养城养护中心致力于为老年人提供优质舒适的养老生活环境，热水供应是其中至关重要的一环。为满足养护中心日常热水需求，同时实现节能环保、高效稳定的供应目标，特采用太阳能与空气能相结合的热水供应方案。本方案选用296平方美格瑞品牌太阳能集热器，搭配2台10匹空气能热水器及2个7吨保温水箱。

二、设计依据

1. 养护中心的实际热水使用需求，包括老人及工作人员的日常洗漱、清洁、餐饮等方面的热水用量预估。

2. 当地的气候条件，如日照时长、平均气温、湿度等，以便合理设计太阳能集热器与空气能热水器的配比及运行模式 。

3. 相关的国家和行业标准，如GB 50015-2019《建筑给水排水设计标准》、GB/T 20095-2017《家用太阳能热水系统能效限定值及能效等级》等。

三、设备选型

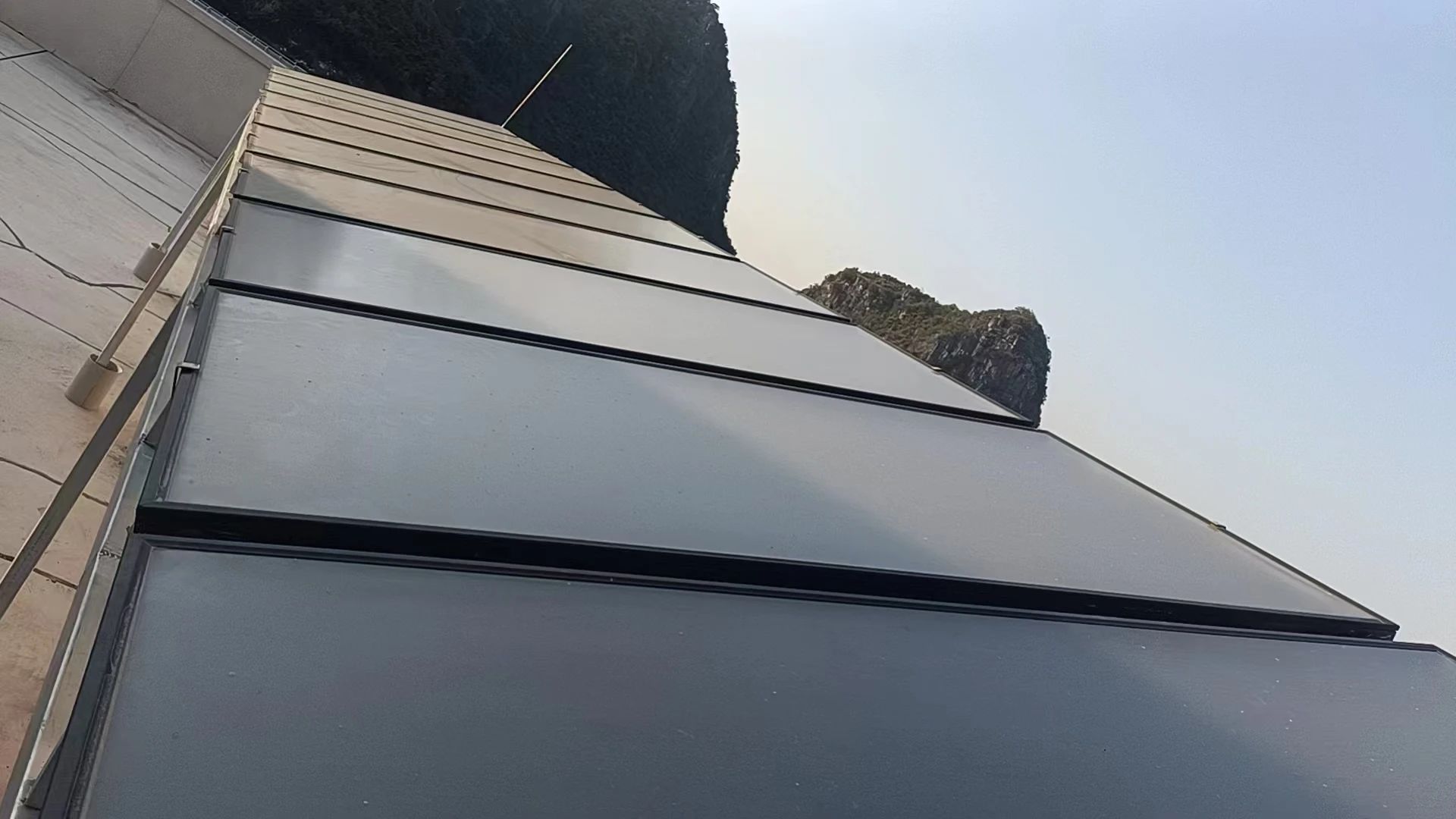

1. 太阳能集热器：选用美格瑞品牌平板太阳能集热器，集热面积达296平方。该集热器采用先进的整版焊接吸热版芯，搭配布纹钢化玻璃与铝合金框架，具有高吸热、低热损的特性，膜层吸收率高达97% ，能有效将太阳能转化为热能，即使在冬季或光照较弱的天气也能保持良好的集热性能。

2. 空气能热水器：采用2台10匹空气能热水器，单台制热量为38kw。空气能热水器利用逆卡诺循环原理，从空气中吸收热量来加热水，具有高效节能的特点，制热性能系数高，能在较低的环境温度下稳定运行，作为太阳能的补充加热设备，确保在太阳能不足时也能满足热水需求。

3. 保温水箱：配备2个7吨保温水箱，总储水量达14吨。水箱采用优质的保温材料，能有效减少热量散失，保持热水温度，保障热水供应的稳定性和持续性，满足养护中心不同时段的热水使用需求。

四、系统工作原理

1. 太阳能优先模式：在白天阳光充足时，太阳能集热器将吸收的太阳能转化为热能，加热循环水，热水储存至保温水箱中。当水箱中的水温达到设定温度上限时，太阳能循环泵停止工作 。

2. 空气能辅助加热模式：当太阳能不足，水箱水温未达到设定温度或用水量较大导致水箱水温下降时，空气能热水器启动，从空气中吸收热量对水箱中的水进行加热，直至达到设定温度。

3. 恒温供水模式：保温水箱中的热水通过供水管道输送至各用水点，通过控制系统实时监测水箱水位和水温，自动调节太阳能循环泵、空气能热水器的运行，确保24小时恒温、恒压供水。

五、安装与调试

1. 安装：根据养护中心建筑布局，合理规划太阳能集热器的安装位置，确保其充分接收阳光照射；空气能热水器安装在通风良好、便于维护的区域；保温水箱安装在稳固的基础上，并做好保温、防漏等措施。管道连接应符合相关规范，确保热水循环顺畅。

2. 调试：系统安装完成后，进行全面调试。检查太阳能集热器的集热效果、空气能热水器的制热性能、水箱的保温性能以及整个系统的运行稳定性，对各设备的运行参数进行优化调整，确保系统正常运行。

六、运行维护

1. 日常维护：定期检查太阳能集热器表面是否有灰尘、杂物遮挡，保持集热面清洁；检查空气能热水器的压缩机、风机等部件运行是否正常，有无异常噪音或振动；检查水箱及管道是否有漏水现象，各阀门开关是否灵活。

2. 定期保养：每年对太阳能集热器进行一次全面检查，包括真空管、密封件等部件的损耗情况；每半年对空气能热水器进行一次深度保养，清洗冷凝器、蒸发器等部件，检查制冷剂是否充足；定期对水箱进行清洗消毒，保证水质卫生。

七、效益分析

1. 节能效益：太阳能与空气能均为清洁能源，太阳能集热器利用免费的太阳能，空气能热水器能效比高，相比传统的电加热或燃气加热方式，可大幅降低能源消耗和运行成本。

2. 环保效益：减少了化石能源的使用，降低了二氧化碳、二氧化硫等污染物的排放，有利于环境保护，符合可持续发展理念。

3. 经济效益：虽然初期设备投资相对较高，但长期运行下来，节能带来的成本降低较为显著，且设备使用寿命长，维护成本低，具有良好的经济效益。
